XGS-PON

XGS-PON

Clique nas abas para navegar entre os produtos
Baixe Nosso Folder de XGS-PON e Saiba Mais Baixe Nosso Folder de XGS-PON

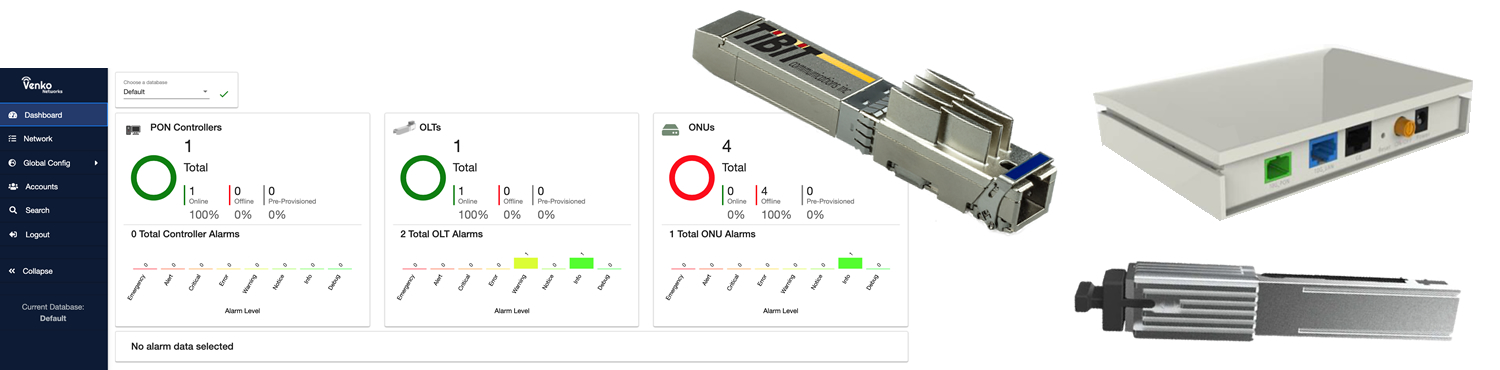

As soluções de acesso e backhaul XGS-PON da Venko Networks atendem uma ampla gama de aplicações através da virtualização, desagregação de software e hardware, utilizando os mais modernos conceitos de SDN (Software Defined Networking).

Através de uma OLT (Optical Line Terminal) XGS-PON em formato SFP+ hot-pluggable é possível transformar switches e roteadores com soquetes SFP+ em uma OLT XGS-PON de alta performance para a entrega de serviços B2B e B2C.

0 gerenciamento da planta distribuída de OLTs e centralizado, amigável e carrier grade através de uma arquitetura SDN pronta para virtualização de OLT (vOLT).

Quanto às ONT (Optical Networking Terminal), está disponível uma família de equipamentos com portas 10 GE, 2.SGE, ONU Sitck SFP+, incluindo o suporte a IEEE 1588v2/Sync-E para aplicações avançadas de mobile backhaul. É possível a convivência de redes GPON com XGS-PON através do uso de mux passivos WDM1r.

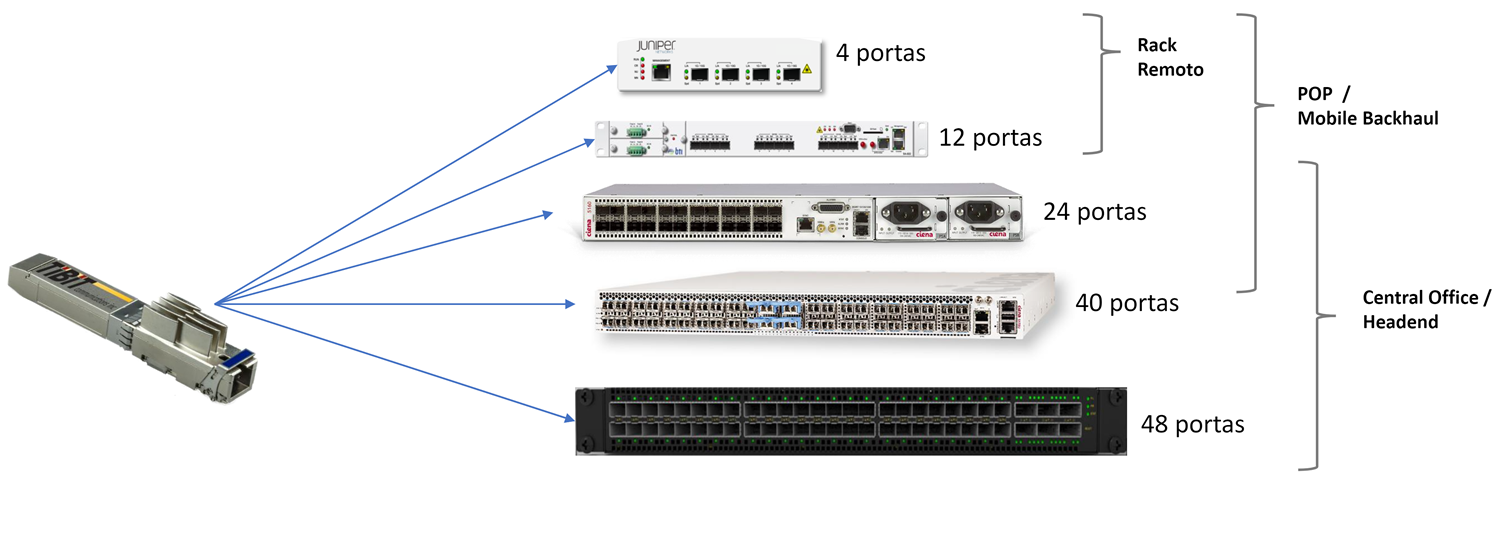

O Microplug XGS-PON permite aos Provedores de Serviço implantar XGS-PON (10 Gbps simétricos) diretamente nos switches ou roteadores existentes. A eliminação do hardware específico para XGS-PON e o uso de equipamentos existentes nos pontos de presença permitem a implantação distribuída das portas PON o mais próximo possível do usuário final.

>O Microplug XGS-PON permite aos Provedores de Serviço implantar XGS-PON (10 Gbps simétricos)diretamente nos switches ou roteadores existentes

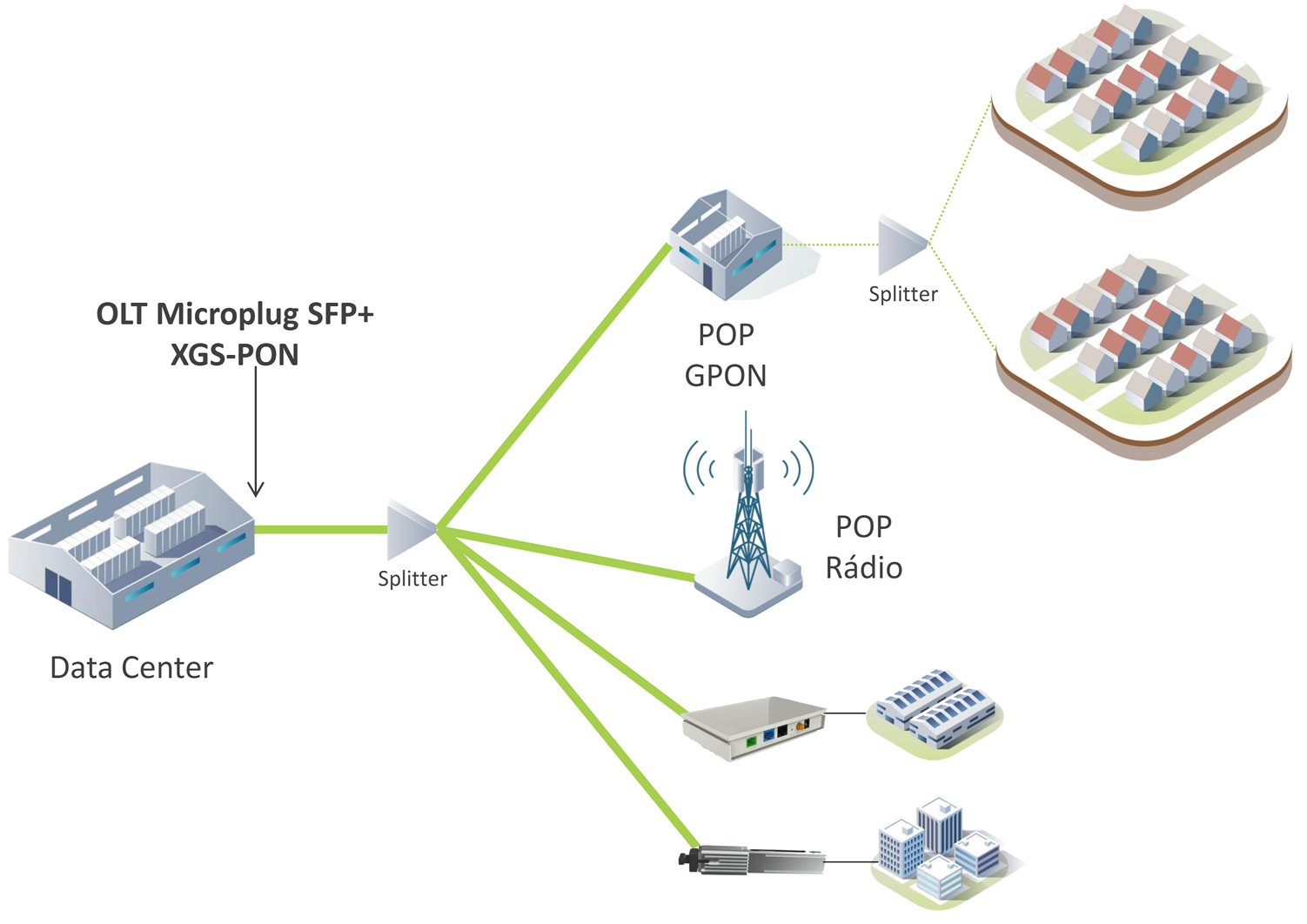

Utilize rede XGS-PON para entregar serviços B2B com custo muito mais competitivo quando comparado com Active Ethernet (EDD, switch de agregação, etc.). Aproveite a mesma fibra do GPON e entregue serviços B2B de até 10 Gbps simétricos.

Acesso B2B & Backhaul XGS-PON

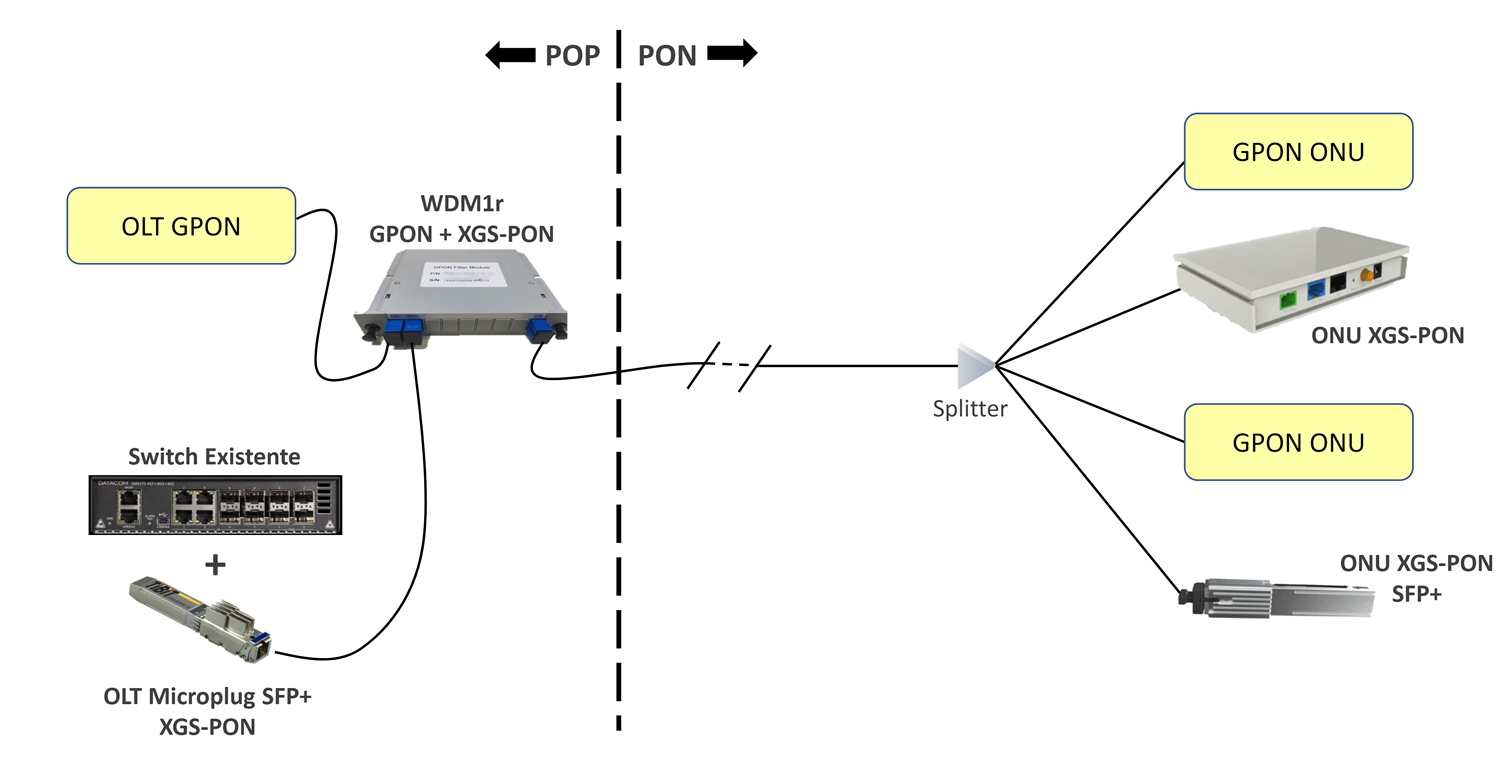

Aumente em até 8x a capacidade de ramos GPON já instalados com a convivência dos serviços XGS-PON no mesmo ramo. Ative rapidamente acessos de ultra velocidade (até 10 Gbps) com baixo custo de eletrônica e zero investimento em fibra.

Convivência com legado

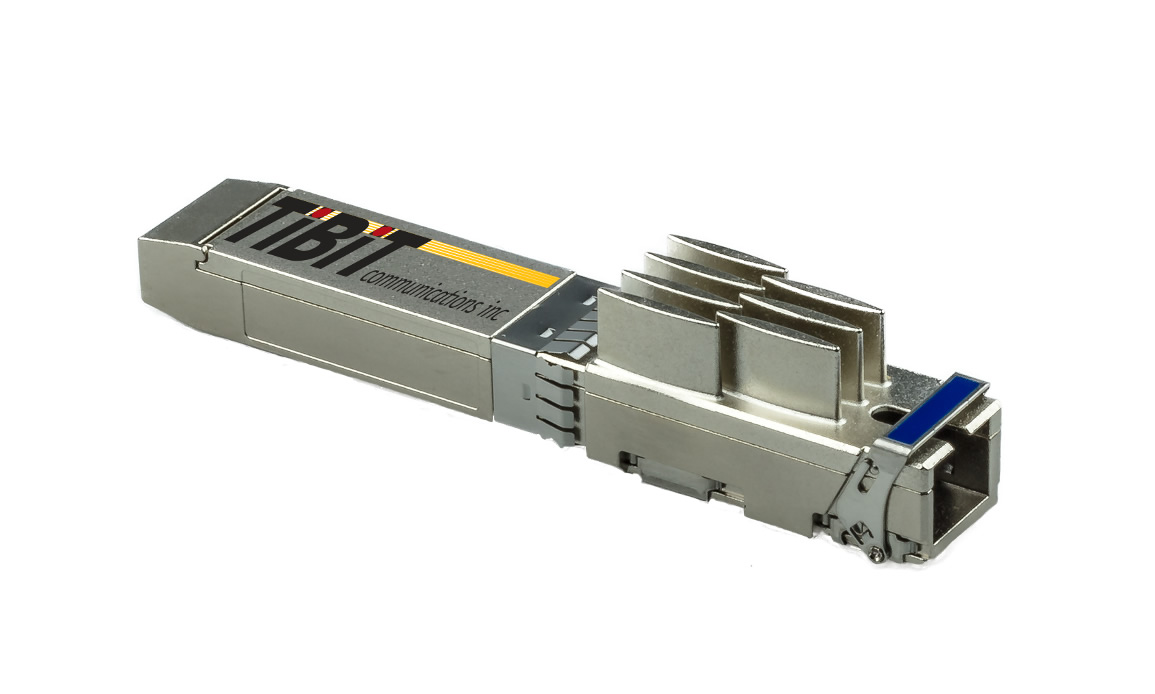

OLT XGS-PON ​- Microplug C-Temp​

OLT XGS-PON ​- Microplug C-Temp

OLT (Optical Line Terminal) XGS-PON em formato SFP+ ​
Transforme switches e roteadores com portas SFP+ em uma OLT XGS-PON (10 Gbps simétricos) de alta performance ​
Entrega de serviços B2B e B2C​
Gerenciamento centralizado das OLTs distribuídas geograficamente​
Arquitetura SDN e carrier grade​

Potência TX 4 a 7 dBm​
Sensibilidade RX -28 dBm
Overload RX -7 dBm​
Comprimento Onda TX 1577 nm​
Comprimento Onda RX 1270 nm
Consumo máximo 3,1 W​
Temperatura de Operação 0 a 70°C
Umidade Relativa de Operação 5% a 80% não condensada​
Dimensões 81 x 19 x 14 mm​
Peso 34 g​
Gerenciamento NETCONF, Web UI​

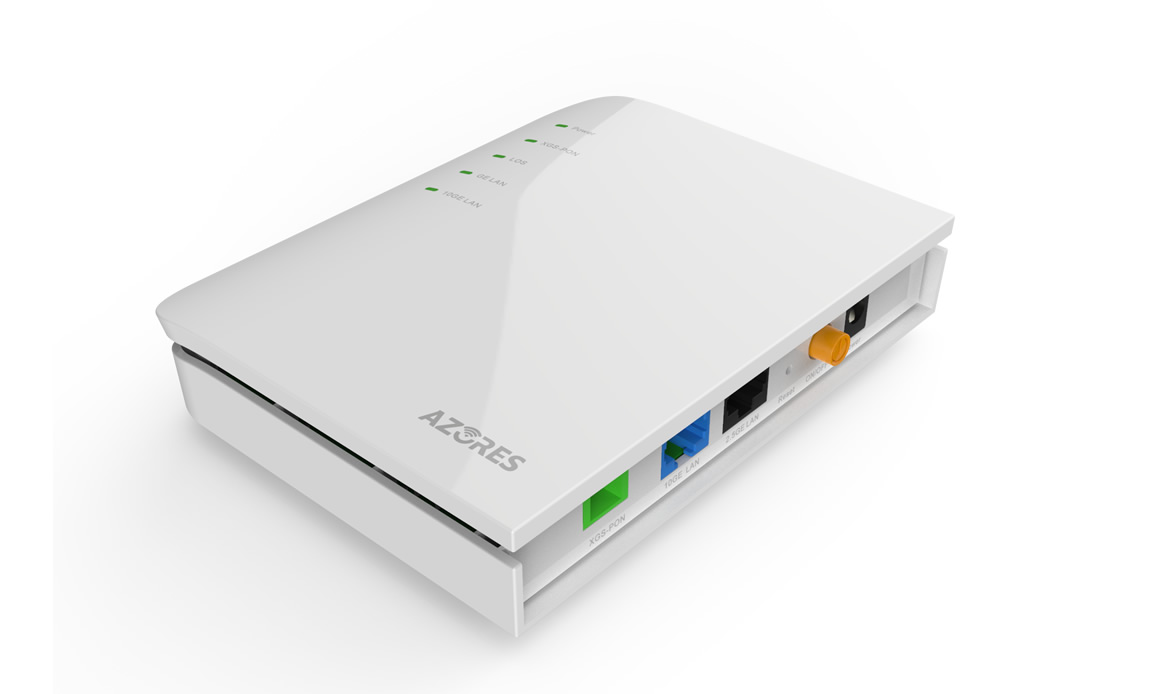

ONU XGS-PON Bridge​ - WAG-D20​

ONU XGS-PON Bridge​ - WAG-D20​

SFU XGS-PON em formato desktop​
Bridge mode​
Portas LAN: 1x 2,5GE (modos de operação 2.5G e 1000BaseT) + 1x 10GE (modos de operação 10G, 5G, 2.5G e 1000BaseT)​
Jumbo Frames 9.000 bytes​
VLAN tagging / detagging​
VLAN stacking (Q-in-Q) e VLAN Translation​
IP ToS / DSCP to 802.1p mapping​

Potência TX 4 a 9 dBm​
Sensibilidade RX -28 dBm
Overload RX -9 dBm​
Comprimento Onda TX 1270 nm
Comprimento Onda RX 1577 nm
Faixa de Operação AC 100 – 240 VAC 50/60 Hz
Consumo máximo 10 W
Temperatura de Operação 0 a 40°C
Umidade Relativa de Operação 10% a 95% não condensada​
Dimensões 145 x 110 x 30 mm​
Peso 220 g​
Gerenciamento OMCI conforme G.988, Telnet CLI e Web UI

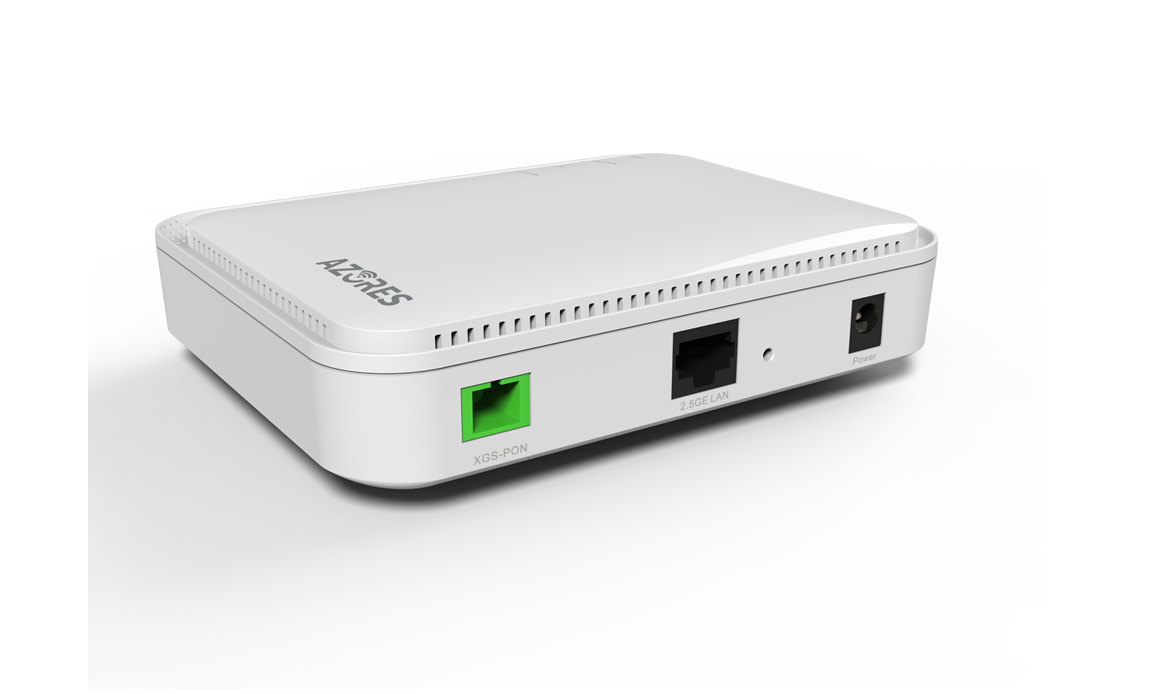

ONU XGS-PON Bridge​ - WAG-D21​

ONU XGS-PON Bridge​ - WAG-D21​

SFU XGS-PON em formato desktop​
Bridge mode​
Portas LAN: 1x 2,5GE (modos de operação 2.5G e 1000BaseT)​
Jumbo Frames 9.000 bytes​
VLAN tagging / detagging​
VLAN stacking (Q-in-Q) e VLAN Translation​
IP ToS / DSCP to 802.1p mapping​

Potência TX 4 a 9 dBm
Sensibilidade RX -28 dBm
Overload RX -9 dBm
Comprimento Onda TX 1270 nm
Comprimento Onda RX 1577 nm
Faixa de Operação AC 100 – 240 VAC 50/60 Hz
Consumo máximo 10 W
Temperatura de Operação 0 a 40°C
Umidade Relativa de Operação 10% a 95% não condensada
Dimensões 145 x 110 x 30 mm
Peso 220 g
Gerenciamento OMCI conforme G.988, Telnet CLI e Web UI

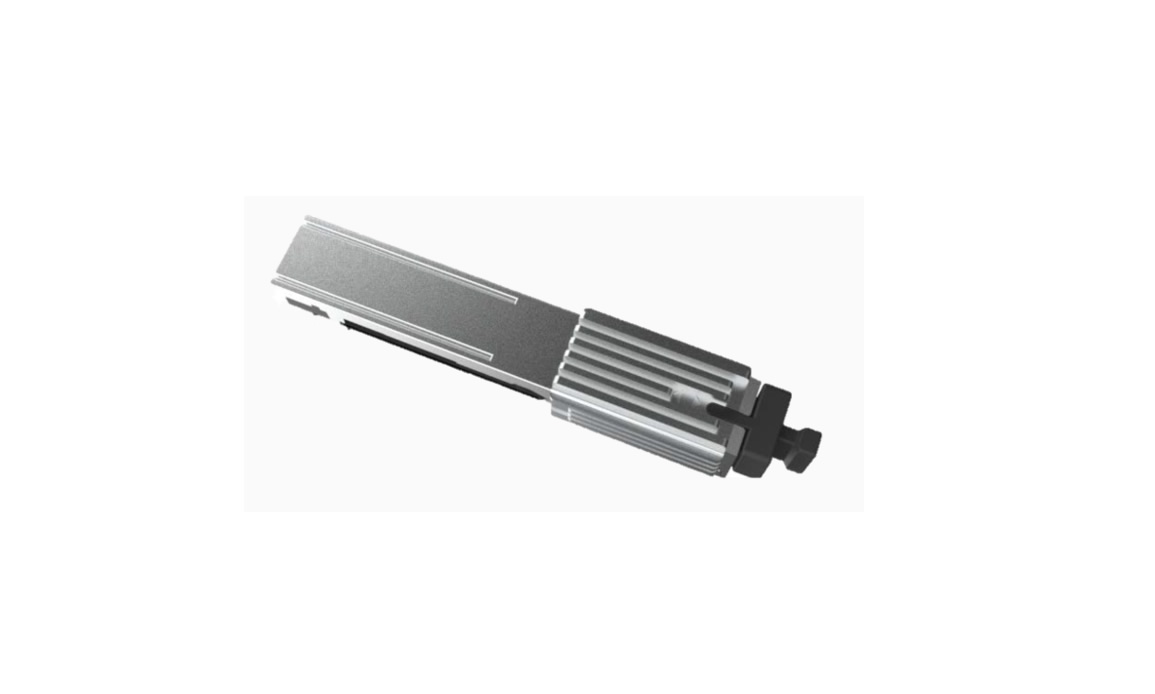

ONU XGS-PON Bridge​ - XG-99S​

ONU XGS-PON Bridge​ - XG-99S

SFU XGS-PON em formato transceiver SFP+​
Bridge mode​
Portas LAN: 1x 10GE conforme interface SFP+​
Jumbo Frames 9.000 bytes​
VLAN tagging / detagging​
VLAN stacking (Q-in-Q) e VLAN Translation​
IP ToS / DSCP to 802.1p mapping​

Potência TX 4 a 9 dBm
Sensibilidade RX -28 dBm
Overload RX -9 dBm
Comprimento Onda TX 1270 nm
Comprimento Onda RX 1577 nm
Consumo máximo 2,1 W
Temperatura de Operação -40 a 85°C
Umidade Relativa de Operação 5% a 95% não condensada
Dimensões 87.5 x 15.6 x 13.75 mm
Peso 30 g
Gerenciamento OMCI conforme G.988

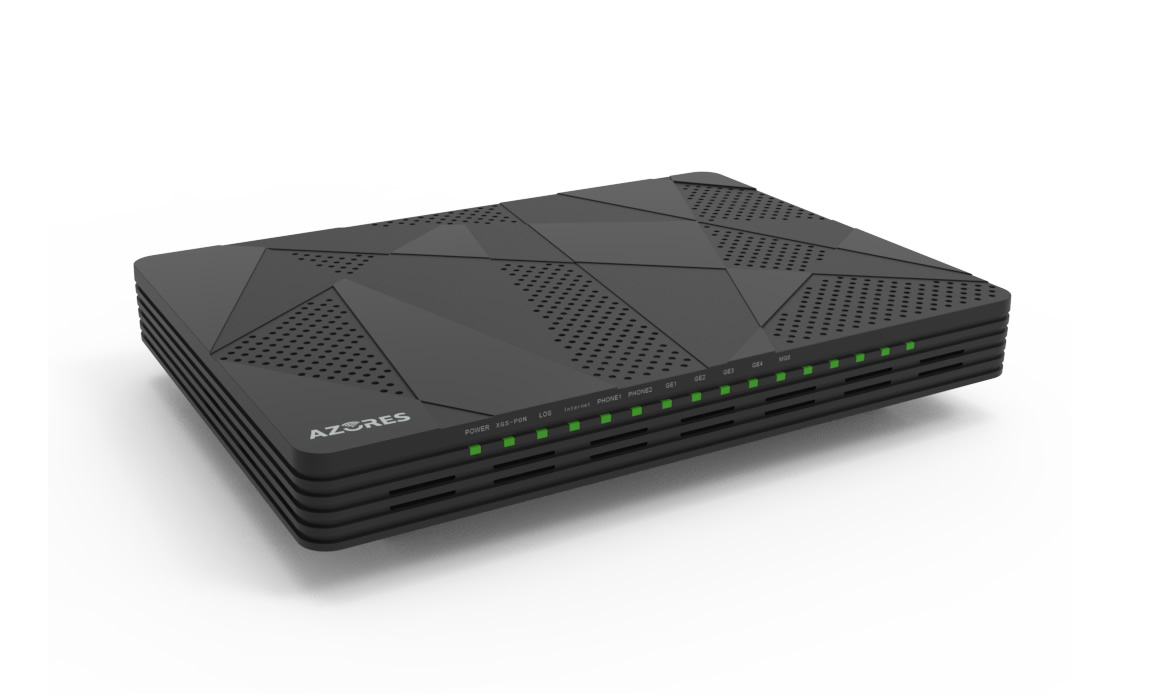

ONU XGS-PON Router​ - WAG-052c​

ONU XGS-PON Router​ - WAG-052c​

HGU XGS-PON​
Modo Router (PPPoE, DHCP e IP estático)​
TR-069​
Portas​
- 4x 1GE RJ45 (modos de operação 10, 100 e 1000BaseT)​
- 1x 10GE RJ45 (modos de operação 10G, 5G, 2.5G e 1000BaseT)​
- 2x FXS​
Entrada para UPS​

Potência TX 4 a 9 dBm​
Sensibilidade RX -28 dBm
Overload RX -8 dBm​
Comprimento Onda TX 1270 nm
Comprimento Onda RX 1577 nm
Consumo máximo 11 W
Temperatura de Operação 0 a 40°C
Umidade Relativa de Operação 10% a 95% não condensada​
Dimensões 220 x 160 x 40 mm
Peso 390 g
Gerenciamento OMCI conforme G.988, Telnet CLI, Web UI e TR-069​

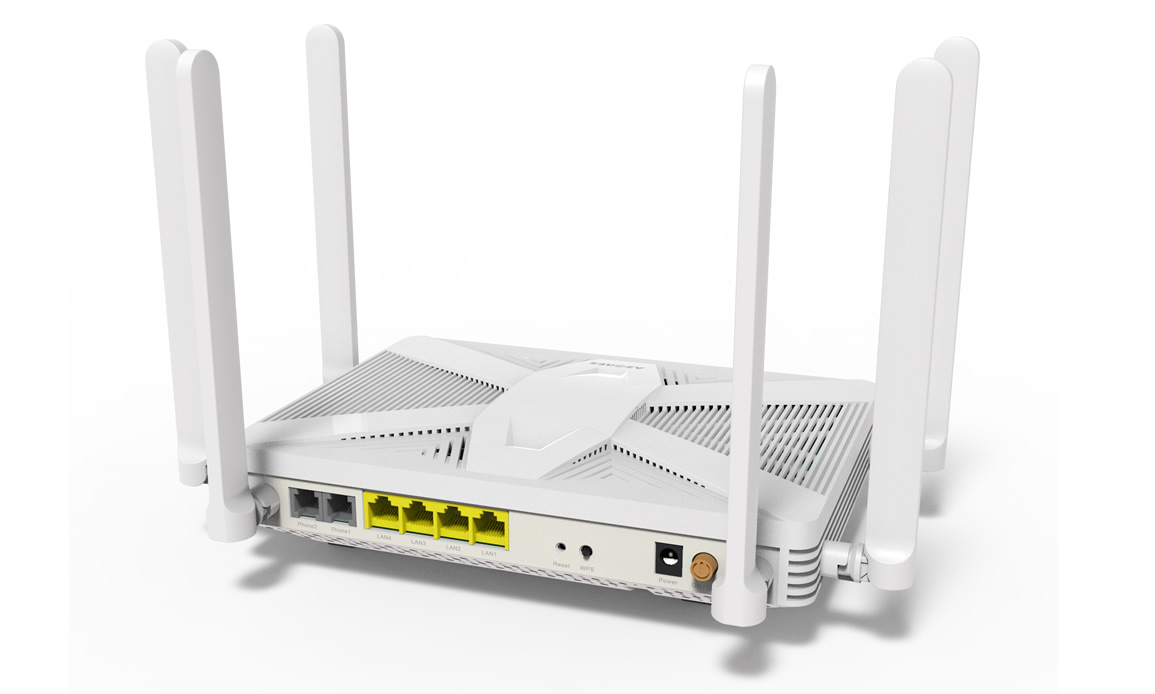

ONU XGS-PON Router​ - WAG-8F2W6​

ONU XGS-PON Router​ - WAG-8F2W6

HGU XGS-PON com Wi-Fi 6 (802.11ax)​
Modo Router (PPPoE, DHCP e IP estático)​
TR-069​
Portas​
- 4x 1GE RJ45 (modos de operação 10, 100 e 1000BaseT)​
- 2x FXS​
Wi-Fi 6​
- EasyMesh​
- 4x4 802.11ax 5GHz, para aplicações de ultra banda larga e baixíssima latência (PHY Speed 4,8 Gbps @160 MHz)​
- 2x2 802.11ax 2,4GHz para maior cobertura wireless (PHY Speed 574 Mbps @40 MHz)​

Potência TX 4 a 9 dBm
Sensibilidade RX -28 dBm
Overload RX -8 dBm
Comprimento Onda TX 1270 nm
Comprimento Onda RX 1577 nm
Consumo máximo 24 W
Temperatura de Operação 0 a 40°C
Umidade Relativa de Operação 10% a 90% não condensada
Dimensões 160 x 220 x 34 mm
Peso 425 g
Gerenciamento OMCI conforme G.988, Telnet CLI, Web UI e TR-069​

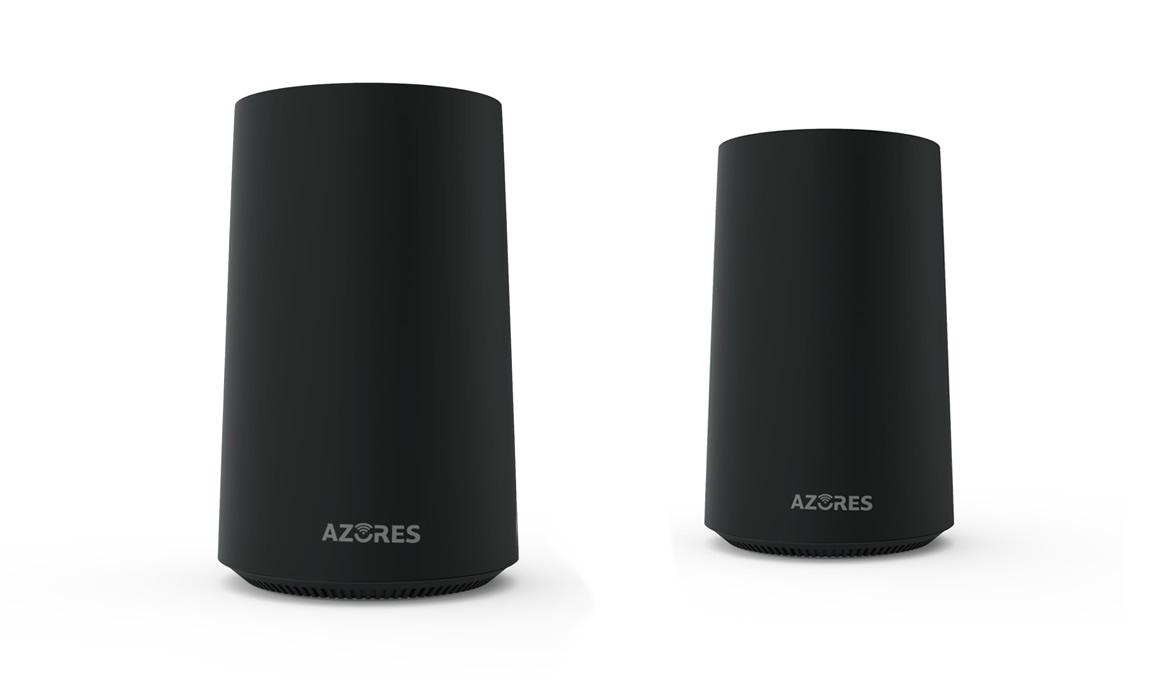

AX-1800

AX-1800

2x interface gigabit ethernet RJ-45 (auto-detecção de WAN/LAN)​
Wi-Fi 5 GHz​
- 2x2 802.11ax, 802.11ac,802.11n​
- 2 antenas internas com 5 dBi de ganho​
- 1200 Mbps de velocidade​
Wi-Fi 2,4 GHz​
- 2x2 802.11ax, 802.11n​
- 2 antenas internas com 5 dBi de ganho​
- 574 Mbps de velocidade​
Band Steering​
Wi-Fi Alliance EasyMesh​
- backhaul via 802.11ax ou ethernet RJ-45​

Consumo máximo 18 W
Temperatura de Operação 0 a 40°C
Umidade Relativa de Operação 10% a 90% não condensada
Dimensões 96 x 160.5 mm
Peso 360 g
Gerenciamento Web UI e APP para Smartphone​

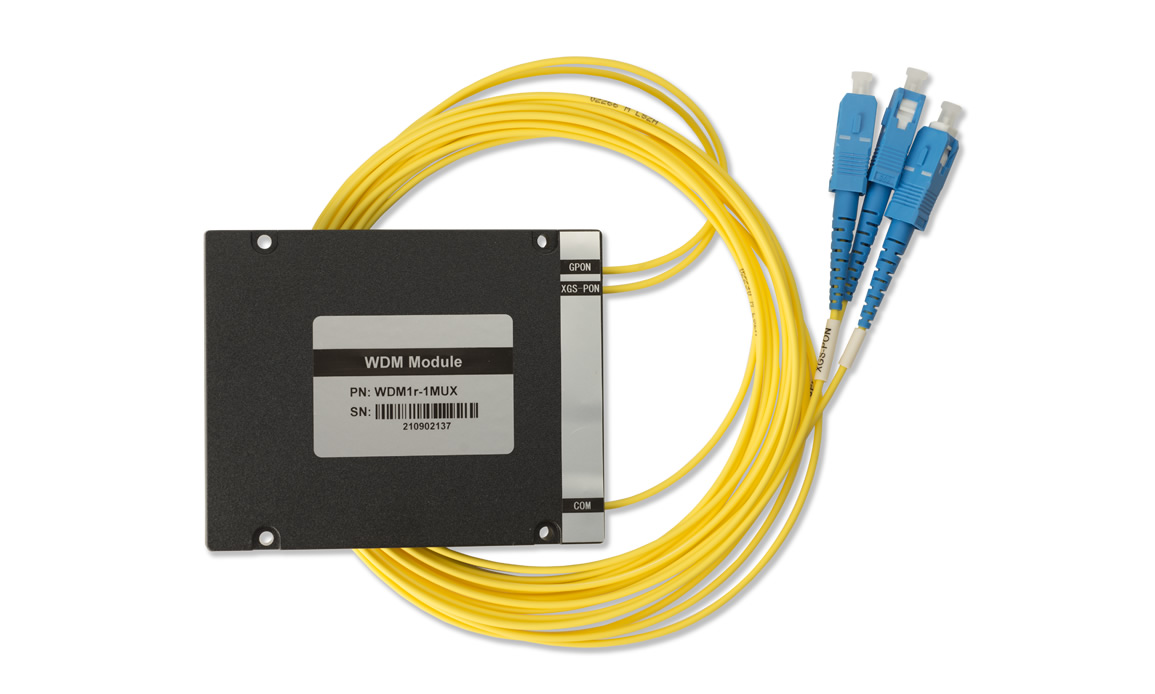

WDM1r​ - 1MUX​

WDM1r​ - 1MUX

GPON + XGS-PON​
Alta estabilidade térmica​
Baixas perdas de inserção e polarização​
Alta isolação entre canais​
Conector SC/UPC para as portas GPON, XGS-PON e COM​

Serviço GPON
Spectro 1290-1330 nm​
1480-1500 nm​
Perda inserção máx.​ < 0,7 dB​
Isolamento​ > 25 dB​
Serviço XGS-PON
Spectro​ 1260-1280 nm​
1524-1625 nm
Perda inserção máx.​ < 0,7 dB​
Isolamento​ > 16 dB​

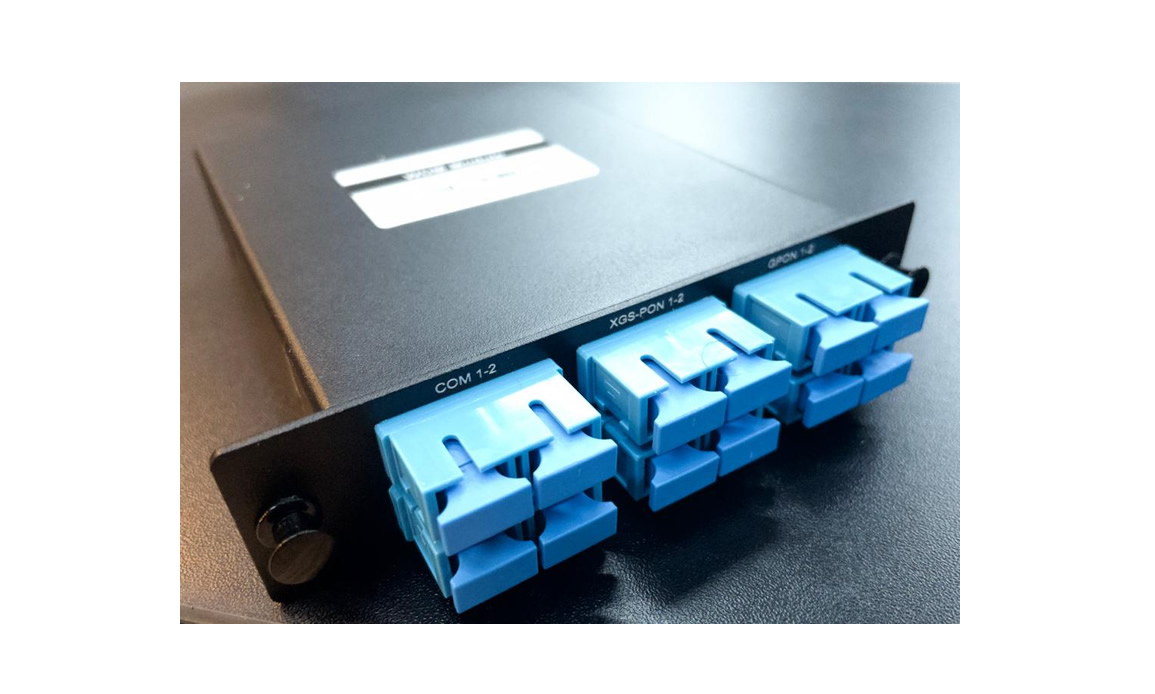

WDM1r​ - 4MUX​

GPON + XGS-PON​

GPON + XGS-PON​
Alta estabilidade térmica​
Baixas perdas de inserção e polarização​
Alta isolação entre canais​
Conector SC/UPC para as portas GPON, XGS-PON e COM​

Serviço GPON
Spectro 1290-1330 nm​
1480-1500 nm
Perda inserção máx.​ < 1,0 dB​​
Isolamento​ > 30 dB​
Serviço XGS-PON
Spectro​ 1260-1280 nm​
1524-1625 nm
Perda inserção máx.​ < 0,8 dB​​
Isolamento​ > 30 dB​
