CGNAT

CGNAT (Carrier Grade NAT), também conhecido como NAT de grande escala (Large Scale NAT), é o próximo nível para implementações NAT.

O CGNAT permite que as organizações entreguem conectividade IPv4 transparente e uma experiência de usuário adequada. As operadoras podem atribuir endereços IPv4 locais (privados) em sua rede de acesso e usar um dispositivo centralizado para gerenciar a tradução de endereços para à Internet global (pública).

Principais Funcionalidades

Tipos de CGNAT

Implementação Flexível

Determinístico
-É alocada a quantidade de portas TCP/UDP fixas por IPV4 público.
Bulk
- Alocação dinâmica de portas, alocando blocos de tamnho fixo pré-definidos.
Dinâmico
- Alocação é feita conforme a necessidade da aplicação, sem usar blocos pré-definidos.
Full Cone Nat
Função de NAT que permite estabelecer uma conexão de host de externo ao serviço do tipo  P2P, Games, VPN, etc.
-Possibilidade de alta disponibilidade
-Gerência in-band e out-of-band
-Agregação de Links
-Exportação de log customizada

Multi Tenant


- Virtualização da infraestrutura através das funcionalidades V-Sys e V-Route.

Funcionalidades Avançadas


- Controle de aplicações
- Defesa contra vários tipos de ataque
- Filtros de IP Reputation
- Prevenção a botnets

Casos de Uso

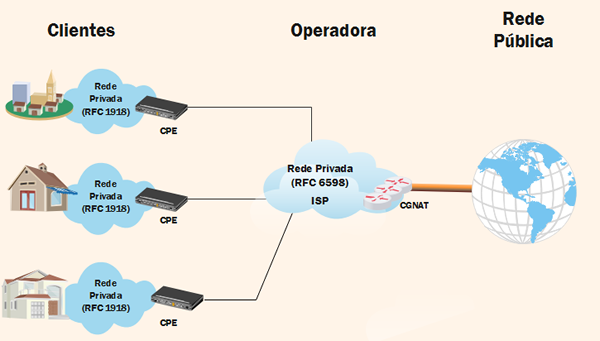

A topologia abaixo mostra o caso de uso em que os usuários finais, em particular usuários residenciais, são configurados com endereços de rede privada que são convertidos em endereços IPv4 públicos pelo equipamento CGNAT presente na rede da operadora, permitindo o compartilhamento de pequenos conjuntos de endereços públicos entre muitos usuários finais.

>O Microplug XGS-PON permite aos Provedores de Serviço implantar XGS-PON (10 Gbps simétricos)diretamente nos switches ou roteadores existentes

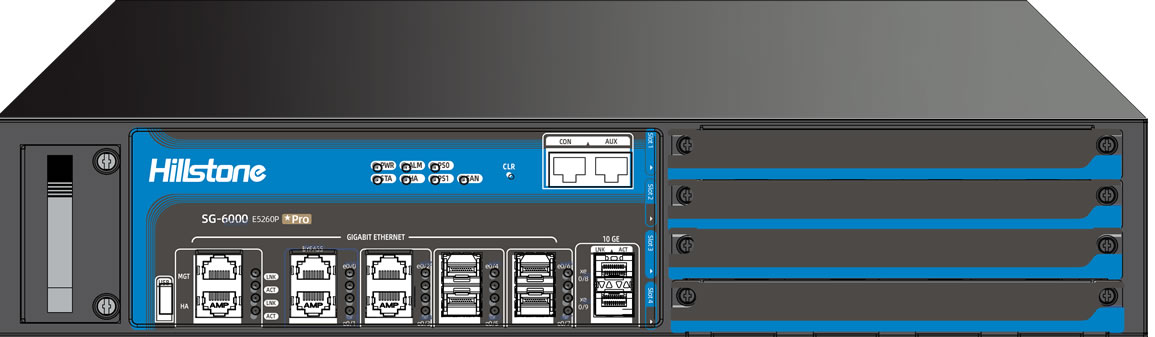

Appliance até 10 Gbps de CGNAT

- Capacidade Nominal: 20 Gbps
- Capacidade CGNAT: 10Gbps
- Alimentação: Fonte Redundante AC:
2 x 450W 1 + 1
- Interfaces: 2x SFP+(10G) | 4x GE(1G) | 4x SFP(1G)
- Máximo de Sessões Concorrentes:
6 Milhões
- Novas Sessões/segundos:
200.000

Dimensões 2U Rackmount   17.3 x 20.9 x 3.5 in (440 x530 x 88 mm)
Interfaces 4 x GE, 4 x SFP, 2 X SFP+
Capacidade CGNAT Até 10 Gbps
Alimentação AC 100-240V 50/60Hz
Temperatura 32-104°F (0-40°C)

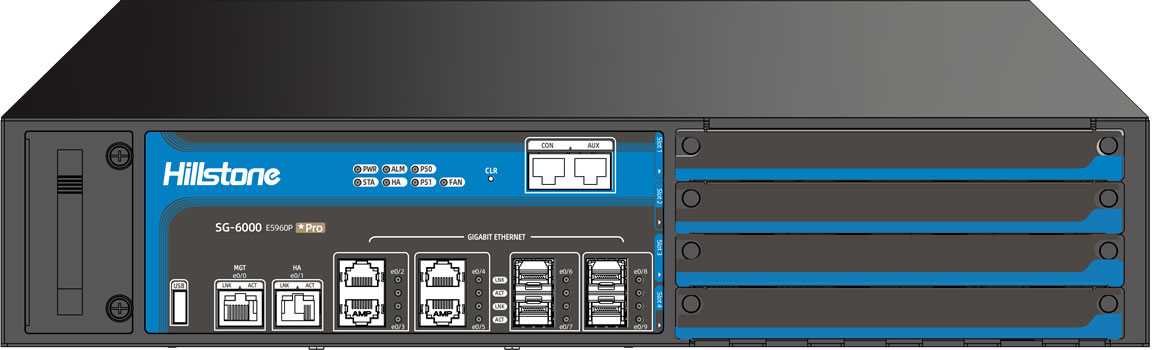

Appliance até 20 Gbps de CGNAT

- Capacidade Nominal: 40 Gbps
- Capacidade CGNAT: 20Gbps
- Alimentação: Fonte Redundante AC:
2 x 450W 1 + 1
- Interfaces: 4x SFP+(10G) | 4x GE(1G) | 4x SFP(1G
- Máximo de Sessões Concorrentes:
12 Milhões
- Novas Sessões/segundos:
500.000

Dimensões 2U Rackmount  17.3 x 20.9 x 3.5 in (440 x530 x 88 mm)
Interfaces 4x GE, 4x SFP, 4x SFP+
Capacidade CGNAT Até 20 Gbps
Alimentação AC 100-240V 50/60Hz
Temperatura 32-104°F (0-40°C)








Appliance até 30 Gbps de CGNAT

- Capacidade Nominal: 60 Gbps
- Capacidade CGNAT: 30Gbps
- Alimentação: AC ou DC:
2 x 300W
- Interfaces: 2 × QSFP+, 16 × SFP+ (10G) | 8 × GE (1G)
- Máximo de Sessões Concorrentes:
20 Milhões
- Novas Sessões/segundos:
800.000

Dimensões 1U Rackmount  17.2 x 17.2 x 1.7 in (436 x 437 x 44 mm)
Interfaces 2 × QSFP+, 16 × SFP+ (10G) | 8 × GE (1G)
Capacidade CGNAT Até 30 Gbps
Alimentação AC 100-240V 50/60Hz
DC -36~-72V
2x 300 W
Temperatura 32-104°F (0-40°C)

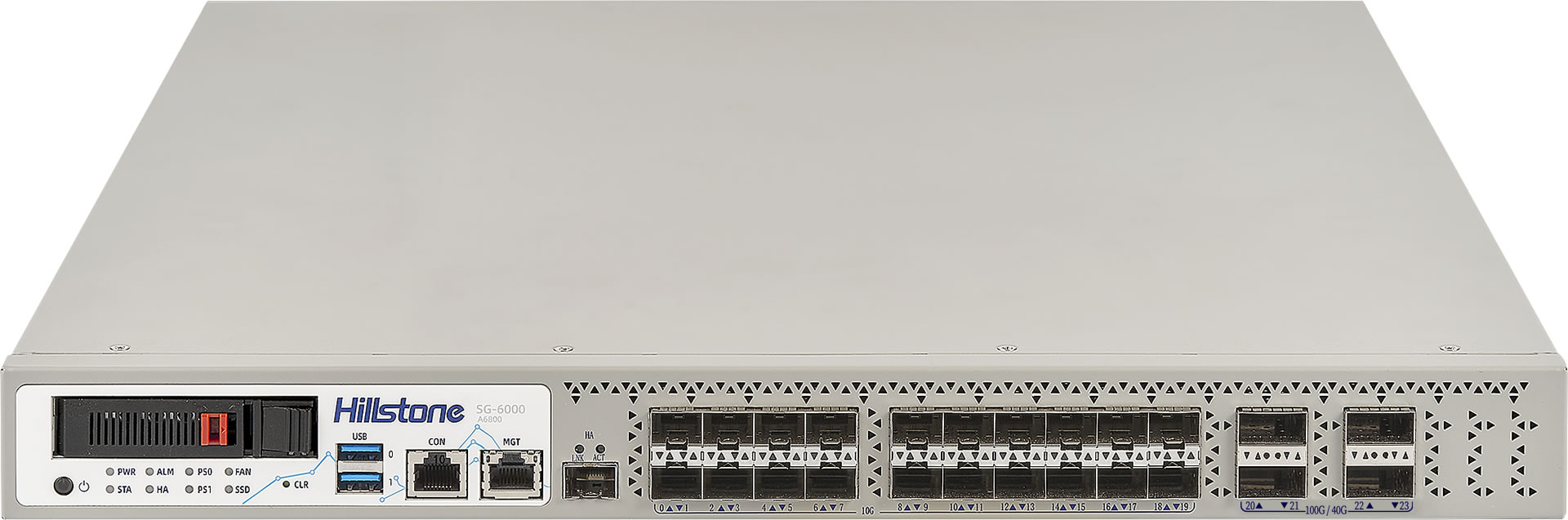

Appliance até 40 Gbps de CGNAT

- Capacidade Nominal: 80 Gbps
- Capacidade CGNAT: 40Gbps
- Alimentação: AC ou DC:
2 x 300W
- Interfaces: 2 × QSFP+, 16 × SFP+ (10G) | 8 × GE (1G)
- Máximo de Sessões Concorrentes:
25 Milhões
- Novas Sessões/segundos:
930.000

Dimensões 1U Rackmount  17.2 x 17.2 x 1.7 in (436 x 437 x 44 mm)
Interfaces 2 × QSFP+, 16 × SFP+ (10G) | 8 × GE (1G)
Capacidade CGNAT Até 40 Gbps
Alimentação AC 100-240V 50/60Hz
DC -36~-72V
2x 300 W
Temperatura 32-104°F (0-40°C)

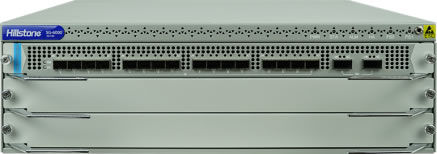

Appliance até 200 Gbps de CGNAT

- Capacidade Nominal: 450 Gbps
- Capacidade CGNAT: 200Gbps
- Alimentação: AC ou DC:
2 x 1.300W
- Interfaces: até 6x 100GE + 48x 10GE
- Máximo de Sessões Concorrentes:
130 Milhões
- Novas Sessões/segundos:
2,5 Milhões

Dimensões 3U Rackmount  17.3 in × D 21.7 in × H 5.2 in (W 440 mm × D 552 mm × H 132 mm)
Interfaces Até 6x 100GE + 48x 10GE
Capacidade CGNAT Até 200 Gbps
Alimentação AC 100-127 V / 200-240 V (50/60 Hz),
DC -48 ~ -60 V
2x 1.300 W

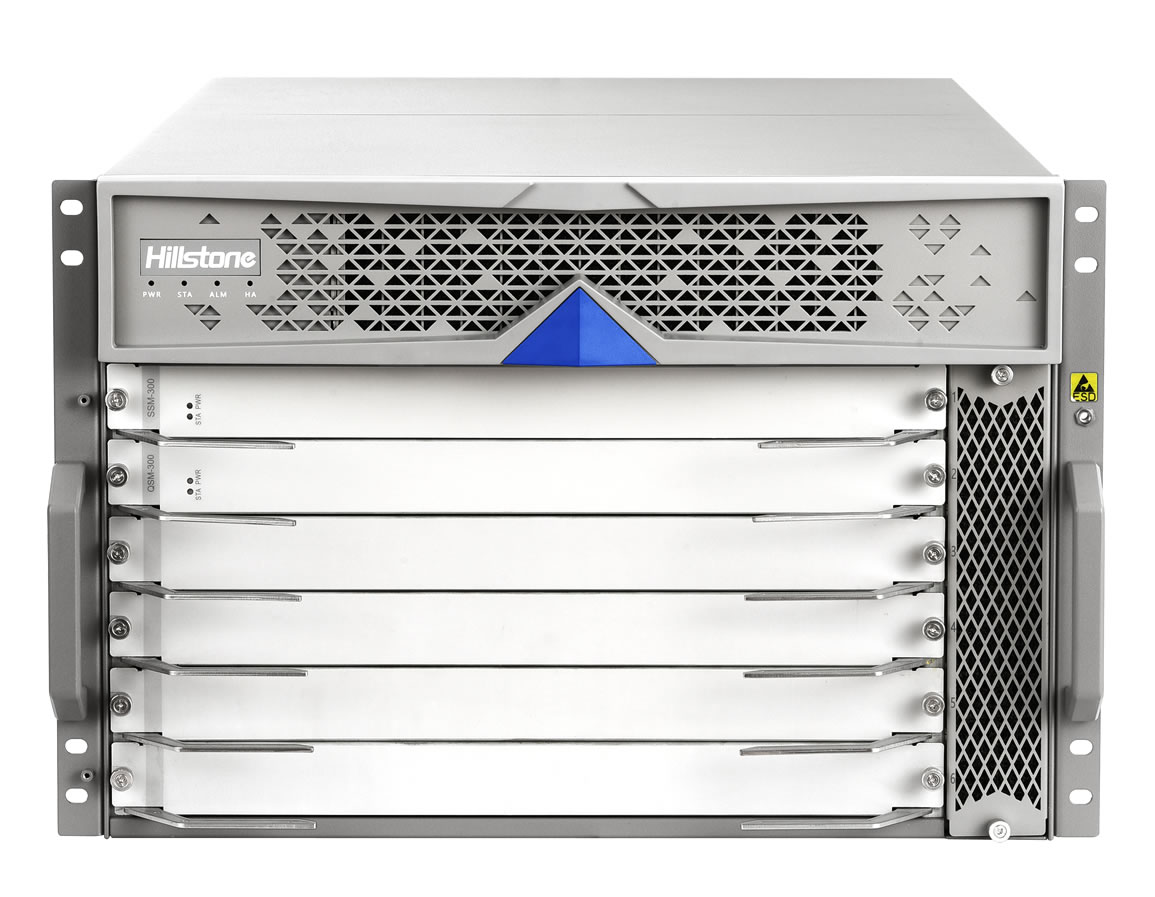

Appliance até 450 Gbps de CGNAT

- Capacidade Nominal: 600 Gbps
- Capacidade CGNAT: 450Gbps
- Alimentação: AC / DC
2 x 3.200W, N+M hot swap
- Interfaces: até 12x 40GE + 72x 10GE ou 24x 100GE + 48x 10GE ou 12x 100GE + 120x 10GE
- Máximo de Sessões Concorrentes:
200 Milhões
- Novas Sessões/segundos:
4 Milhões

Dimensões 7U Rackmount  W 17.3 in × D 28.9 in × H 12.1 in ( W 440 mm × D 735 mm × H 308 mm)
Interfaces 12x 40GE + 72x 10GE ou 24x 100GE + 48x 10GE ou 12x 100GE + 120x 10GE
Capacidade CGNAT Até 450 Gbps
Alimentação AC 90-140 V / 180-264 V (50/60 Hz), DC -36 ~ -72 V 2 x 3200W, N+M, Hot Swap

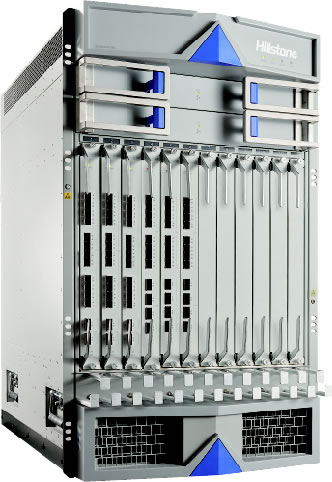

Appliance até 600 Gbps de CGNAT

Dimensões 18U Rackmount  17.3 × 31.4 × 25 in ( 440 × 797 × 635 mm)
Interfaces 12x 2 100GE+ 12x 20 10GE ou  12x4 100GE+ 12x8 10GE
Capacidade CGNAT Até 600 Gbps
Alimentação AC 90-140 V / 180-264 V (50/60 Hz), DC -36 ~ -72 V 4400W, N+M Hot Swap

- Capacidade Nominal: 1.2 Tbps
- Capacidade CGNAT: 600 Gbps
- Alimentação: AC / DC
4400W, N+M Hot Swap
- Interfaces: até 12x 2 100GE+ 12x 20 10GE ou  12x4 100GE+ 12x8 10GE
- Máximo de Sessões Concorrentes:
480 Milhões
- Novas Sessões/segundos:
10 Milhões
